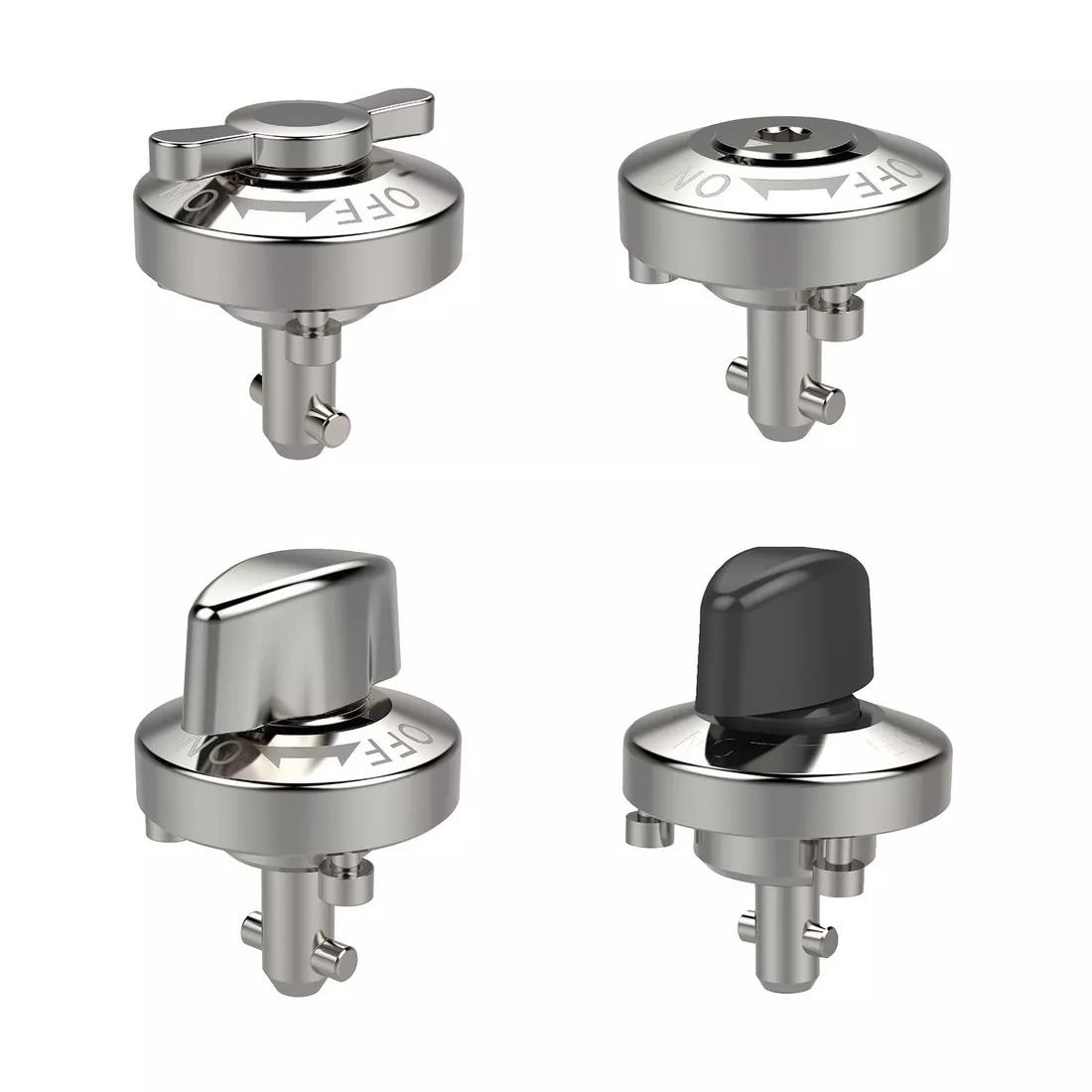

Fixtureworks가 신형 쿼터턴(Quarter-Turn) 핀 홀딩 클램프 두 가지 모델인 QCPC와 QCPCS 시리즈를 출시했다. 함께 사용할 수 있는 클램핑 핀 QCPC-M 및 QCPCS-M도 선보였다. 신제품은 플라스틱 또는 스테인리스 스틸 노브(Knob) 옵션을 제공한다.
QCPC 시리즈: 빠른 교체와 균일한 클램핑력 제공
QCPC 핀 홀딩 클램프는 지그(Jig)나 상부 플레이트의 자주 반복되는 삽입 및 제거 시 **일관된 클램핑력(Clamping Force)**을 제공해 과도하거나 부족한 조임을 방지한다. 클램프는 지그에, 핀은 베이스에 장착된다.
노브를 1/4회전(Quarter-Turn)하면 고정되고, 'ON/OFF' 표시가 있어 고정핀의 상태를 쉽게 확인할 수 있다.
- QCPC 클램프 사양:
- 지지 플레이트 두께: 6mm, 14mm
- 직경: 25mm, 34mm
- 클램핑력: 1.57 lbs(25mm), 2.02 lbs(34mm)
QCPCS 시리즈: 고하중용 헤비듀티 클램프
QCPCS 헤비듀티(Hard-Duty) 클램프는 플라스틱과 스테인리스 노브 옵션을 제공하며, QCPCS-M 클램핑 핀과 함께 사용한다. 1/4회전 시 내부 4개의 볼이 확장되어 고정하며, 'OFF' 위치에서는 볼이 수축해 빠르게 분리된다.
- QCPCS 클램프 사양:
- 지지 플레이트 두께: 3mm ~ 20mm
- 직경: 30mm ~ 40mm
- 홀딩력(Holding Force): 101 lbs ~ 169 lbs
- 클램핑력: 33 lbs ~ 56 lbs
클램핑 핀 QCPC-M 및 QCPCS-M 사양
- QCPC-M 핀: QCPC 클램프 전용. 단일 탭 홀(Tapped Hole)에 장착.
- 직경: 6mm, 8mm
- 나사산(Mounting Thread): M4 x 0.70, M5 x 0.80
- QCPCS-M 핀: QCPCS 클램프 전용. 두 가지 타입으로 하중에 따라 선택 가능.
- 직경: 6mm, 8mm
- 나사산: M4 ~ M6
Fixtureworks의 신형 클램프는 금형 제작, 금속 가공, 공구 교체 등 다양한 산업 현장에서 공정 효율성과 생산성을 크게 향상시킬 것으로 기대된다.
